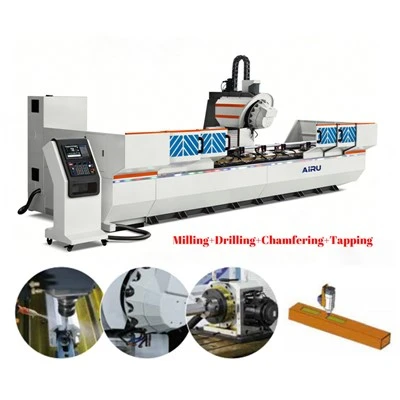

3-teljeline CNC-pukk-mehaaniline keskus (AL-4020)
Pingest vabastatud-keevitatud raami ja eriti-pikkade käigukäikudega ehitatud CNC-platvorm AL-4020 tagab suurte metallpaneelide ja pikkade ekstrudeeritud profiilide täpse töötlemise.
Kõik freesimine, puurimine, faasimine ja keermestamine lõpetatakse ühe kinnitusega. Jätate vahele raskete toorikute korduva ümberpaigutamise, armatuuri seadistamise tundide lõikamise ja kogu tootmisprotsessi kiirendamise.
Selle raske{0}}alus hoiab stabiilset täpsust pidevate raskete{1}}vahetustega. See sobib hästi -lennunduse, raudteetransiidi ja uute energiakomponentide tootmisega, suurendab partiide tootmist ja vähendab töötlemiskulusid suurtes -vormingus detailide töötlemisel.
Üldised eelised
-
Raske valatud töölaud: mitmekülgne kinnitusde paigutus sobib suurte paneelide ja pikkade väljapressimistega, püsib stabiilsena isegi suure lõikekoormuse korral
-
Otseajamiga spindel: jäik suure{0}}pöördemomendiga spindel tagab stabiilse keerutamise ja töötab kõigi tavaliste lõiketööriistadega
-
24-Station Tool Changer: 2-sekundiline kiire tööriistavahetus minimeerib masina seisakuaega; plaat ja seinale kinnitatavad ajakirjad on valikulised
-
Kohandatud pikendatud käik: X-telje käik ulatub 8000 mm, Y-telg kuni 2000 mm, ideaalne ülegabariidiliste toorikute ja komponentide jaoks
-
Premium CNC-süsteem: valikulised Siemensi või Fanuci kontrollerid, mis on ühendatud automaatse määrimisega, et tagada töökindlus ööpäevaringselt{0}}
Masina parameetrid
|
Töötlemiskäik |
|
|
X-telje käik |
4000/6000/8000 mm (kohandatav vastavalt vajadusele) |
|
Y-telje käik |
2000/1500 mm (kohandatav vastavalt vajadusele) |
|
Z-telje käik |
600/550 mm (kohandatav vastavalt vajadusele) |
|
Spindel |
|
|
Spindli kiirus |
12000 pööret minutis |
|
Spindli koonus |
BT40 |
|
X-telje kiirliikumise kiirus |
40m/min |
|
Y/Z-telje kiirliikumise kiirus |
30/30 m/min |
|
X/Y/Z-telje etteandekiirus |
15 m/min |
|
Spindli ajami mootor |
7,5/11 kW/48,5 N·m |
|
Z/X/Y-telje ajami mootor |
22/22/22N·m |
|
Täpsus |
|
|
X-telje positsioneerimise täpsus |
±0,05 mm |
|
Y/Z-telje positsioneerimise täpsus |
±0,02 mm |
|
Korda positsioneerimise täpsust |
±0,01 mm |
|
Tööriistad |
|
|
Tööriista Magazine tüüp / Arm{0}}tüüp |
Plaadi{0}}tüüpi ajakiri |
|
Tööriistade ajakirja maht |
24 tööriistajaama (tk) |
|
Tööriistavahetuse aeg |
2 sekundit (sek) |
|
teised |
|
|
Määrimissüsteem |
Määrde määrimine |
|
Jahutussüsteem |
Pihustamine jahutus / üleujutusjahutus |
|
Juhtimissüsteem |
SIEMENS/FANUC/MITSUBISHI |
|
Kõrgus |
3280 mm |
|
Õhurõhu nõue |
6kg/cm² |
|
Põrandapind |
9300*3250mm |
|
Kaal |
Umbes 8000 kg |
Juhtumite töötlemine
